Трансформатор ТСЗИ используется для питания безопасным напряжением низковольтных потребителей (инструмент или системы освещения)
Название ТСЗИ расшифровывается как: трехфазный-> сухой-> защищенный-> инструментальный
По сути трансформаторы ТСЗИ относятся к трансформаторам, которые понижают напряжение, так как преобразуют входное трехфазное напряжение сети 380В в более низкие значения 12, 24, 36В и т.д.
Серийные изделия выпускаются с одной вторичной обмоткой, но по техническому заданию заказчика могут изготавливаться с количеством обмоток до четырех.
Состав и схемы подключения
Любой ТСЗИ состоит из:
- Трансформатора
- Корпуса
Сердечник и обмотка являются основным элементами трансформатора. В основном изготавливаются однообмоточные трансформаторы, понижающие напряжение с одного значения в другое. Но в зависимости от задачи могут производиться и двух и четырехобмоточные.
Основная задача корпуса состоит в изоляции клемм соединения входной и выходной обмотки от контакта с внешним миром, так как ТСЗИ эксплуатируются людьми в различных внешних условиях.
К основным схемам подключения трансформаторов ТСЗИ относят следующие схемы:

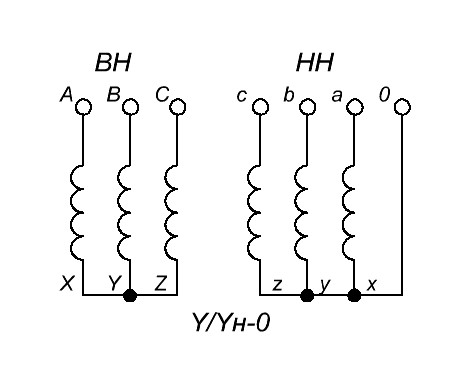

- Звезда / Звезда с нулем

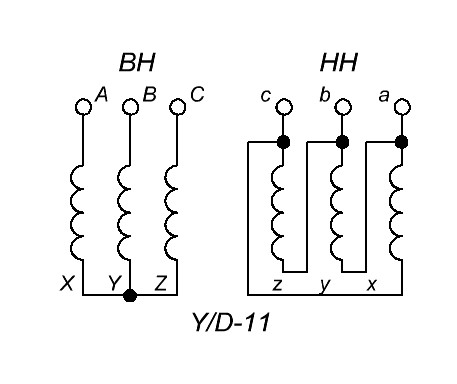

- Звезда / Треугольник
Характеристики трансформаторов ТСЗИ
К основным параметрам можно отнести следующие:
- Мощность
- По мощности трансформаторы ТСЗИ изготавливаются от 1,6 кВа до 100 кВа. Определяется она путем суммирования мощностей подключаемых потребителей и прибавляем 20-30% от этого количества дополнительно. Запас требуется для обеспечения нормального температурного режима работы при длительной эксплуатации.
- Выходное напряжение
- Выходное напряжение варьируется от 12 до 220 вольт, в зависимости от подключаемого оборудования. Трансформаторы могут изготавливаться с двумя и более напряжениями, становясь универсальными источниками питания.
- Климатическое
исполнение - Распространенный тип климатического исполнения это У2 или УХЛ2, допускающий использование в умеренных и холодных макроклиматических районах (-45/+40С) и под навесом (цифра 2)
- Материал обмотки
- От выбора материала обмотки трансформатора, выполненной из алюминия или меди, будет зависеть цена трансформатора ТСЗИ. Алюминиевая обмотка конечно дешевле, поэтому большинство производителей используют именно ее.
