ТСЗИ-1.6-380/42

Трансформатор ТСЗИ-1.6 380/42 предназначен для преобразования входного трехфазного напряжение 380 В в пониженное выходное напряжение 42 В переменного тока частотой 50 Гц для питания нагрузок мощностью до 1,6 кВА (освещение, инструменты, и т.д.) в умеренном макроклиматическом районе и имеет защиту от вертикальных струй воды, допускает обрызгивание, попадание пыли, снега. Применяется при проведении строительных работ и на различных производственных участках.

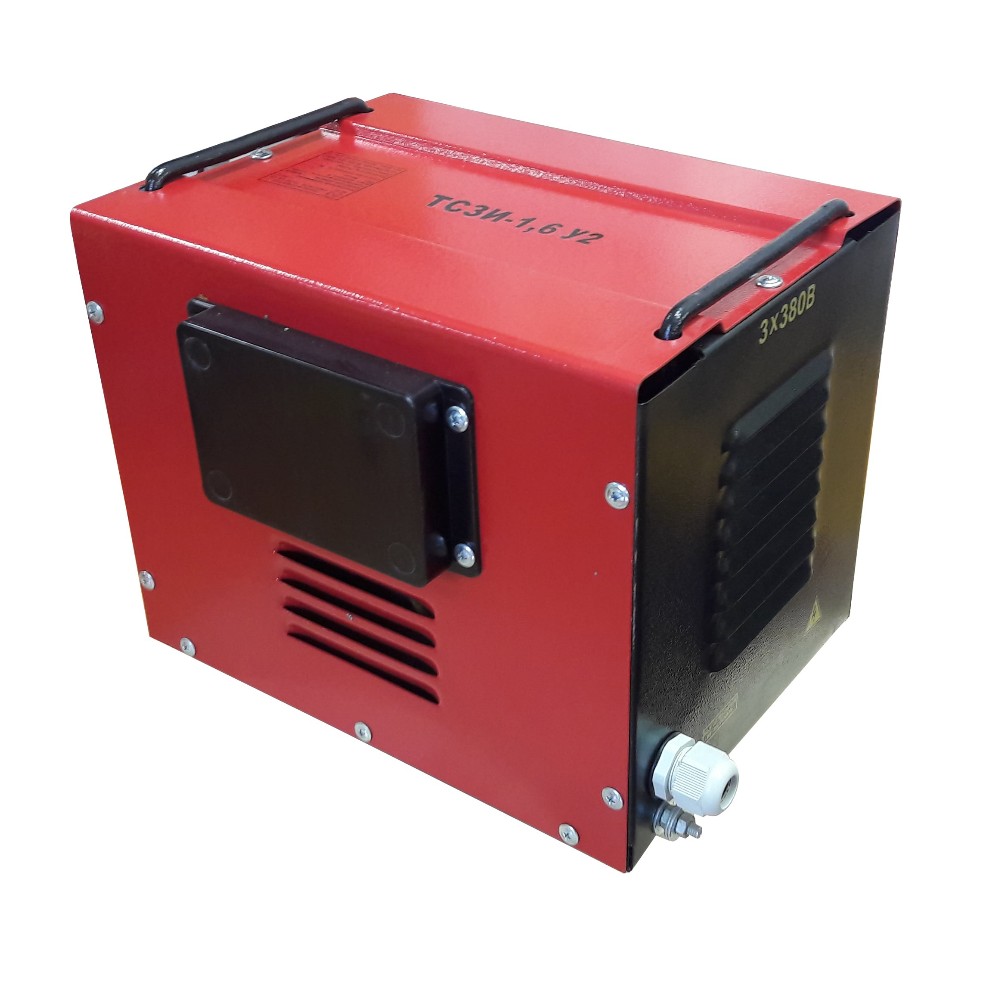

ТСЗИ-1.6 380/42 является однокорпусной переносной установкой с естественной воздушной вентиляцией. Выдвижные ручки позволяют переносить и устанавливать оборудование в удобное для производства работ место. Вентиляционные решетки в корпусе обеспечивают должное охлаждение.

Изделие состоит из следующих основных узлов:

• Магнитопровода
• Сердечника
• Трансформаторных обмоток
• Выводных клеммных колодок
• Кожуха

Запуск и техническое обслуживание трансформатора ТСЗИ-1.6 380/42

Перед запуском необходимо очисть трансформатор от пыли, продув его сухим сжатым воздухом. При необходимости подкрасить поврежденные места на корпусе. Проверить все кабельные соединения и тщательно затянуть контактные зажимы. Проверить сопротивление изоляции. Заземлить трансформатор.

Для обеспечения бесперебойной длительной работы трансформатора необходимо проводить ежедневные и периодические (не реже одного раза в месяц) осмотры. Ежедневный осмотр призван выявлять и устранять случайные повреждения наружних частей, состояние болтовых соединений токоведущих частей, а также проверку заземления трансформатора.

Схема соединения трансформатора ТСЗИ-1.6 380/42

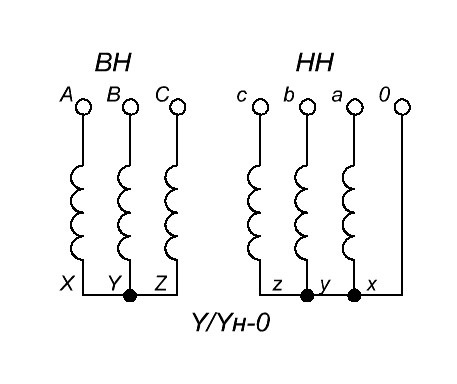

По умолчанию схема соединения обмоток трансформатора звезда-звезда с нейтралью.

По требованию заказчика возможно изготовление трансформатора со схемами:

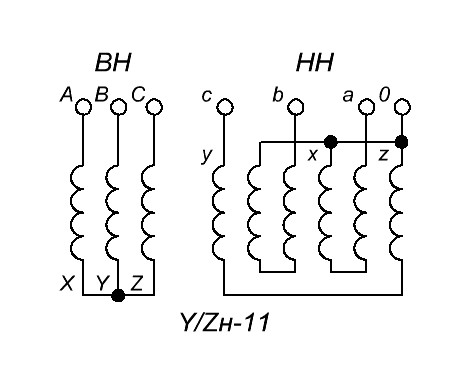

• звезда-зигзаг с нейтралью-11

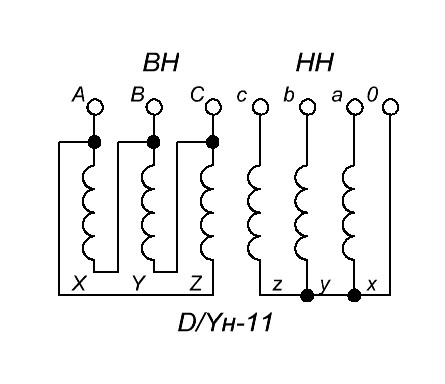

• треугольник-звезда с нейтралью-11

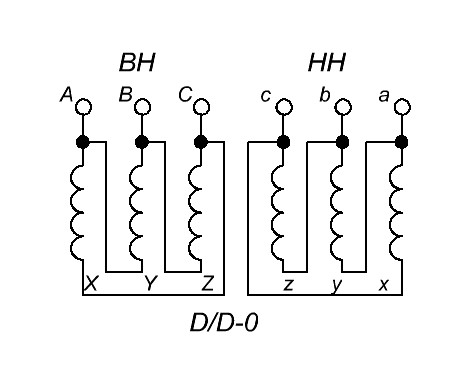

• треугольник-треугольник с нулем
