ТСЗИ-4,0-380/42

Трансформатор ТСЗИ-4.0 380/42 понижает входное трехфазное напряжение с 380 В до 42 В для питания нагрузок мощностью до 4 кВА. Предназначен для питания электрических инструментов, приборов освещения и т.д. переменным током с частотой 50 Гц. Используется на строительных площадках, автосервисах, в производственных и подвальных помещениях в интервале температур от -45°С до +40°С и относительной влажности воздуха не более 80% при +15°С.

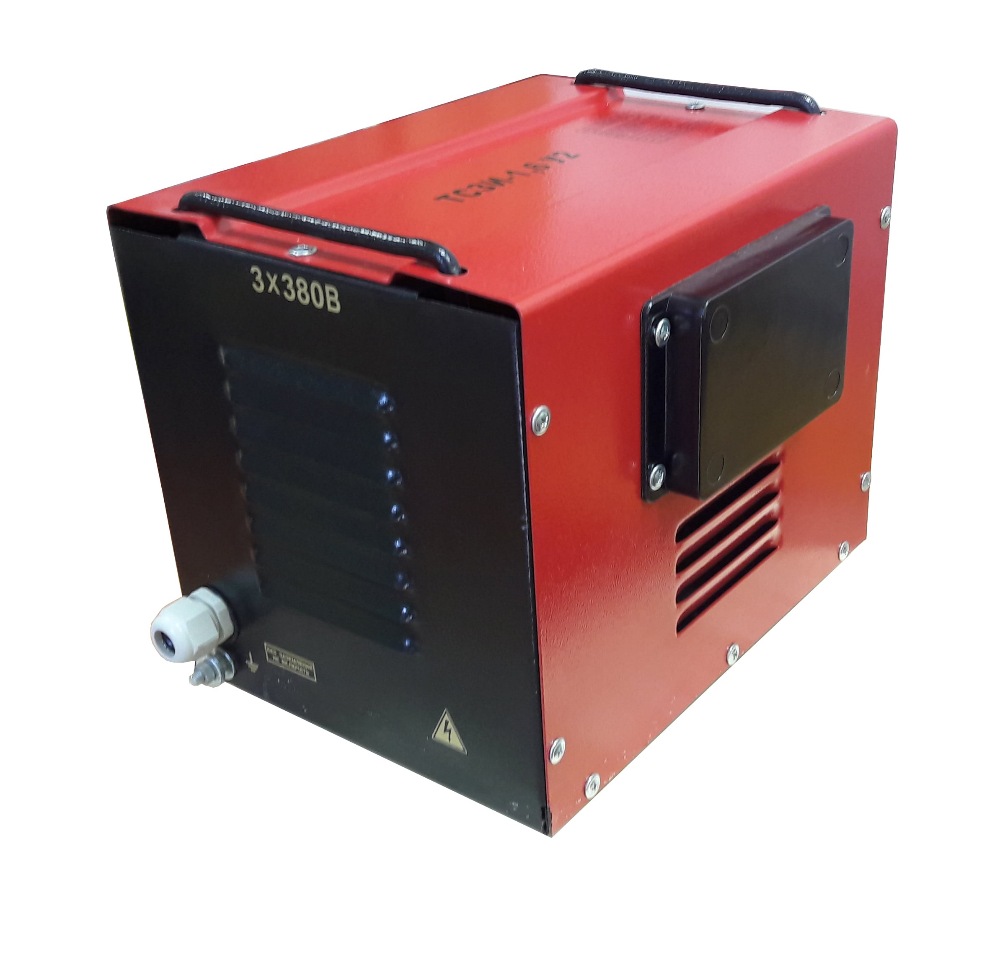

ТСЗИ-4.0 380/42 представляет собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией. Кожух окрашен порошковой токонепроводящей краской, снабжен ручками для удобства перемещения и имеет перфорацию для эффективного охлаждения.

Изделие состоит из следующих основных узлов:

• Магнитопровода
• Сердечника
• Трансформаторных обмоток
• Выводных клеммных колодок
• Кожуха

Запуск и техническое обслуживание трансформатора ТСЗИ-4.0 380/42

До начала работ требуется проверить состояние электрических проводов и контактов. Убедиться, что напряжение сети соответствует напряжению первичной обмотки трансформатора, а напряжение нагрузки соответствует напряжению вторичной обмотки. Мощность нагрузки не должна превышать номинальной мощности трансформатора. Недопустимо включать оборудование без заземления!

Для обеспечения бесперебойной длительной работы трансформатора необходимо проводить ежедневные и периодические (не реже одного раза в месяц) осмотры. Ежедневный осмотр призван выявлять и устранять случайные повреждения наружних частей, состояние болтовых соединений токоведущих частей, а также проверку заземления трансформатора.

Схема соединения трансформатора ТСЗИ-4.0 380/42

По умолчанию схема групп соединения обмоток трансформатора Y/Yн-0.

По требованию заказчика возможно изготовление трансформатора по другим схемам, например:

• Y/Д-11

• Yн/Д-11
