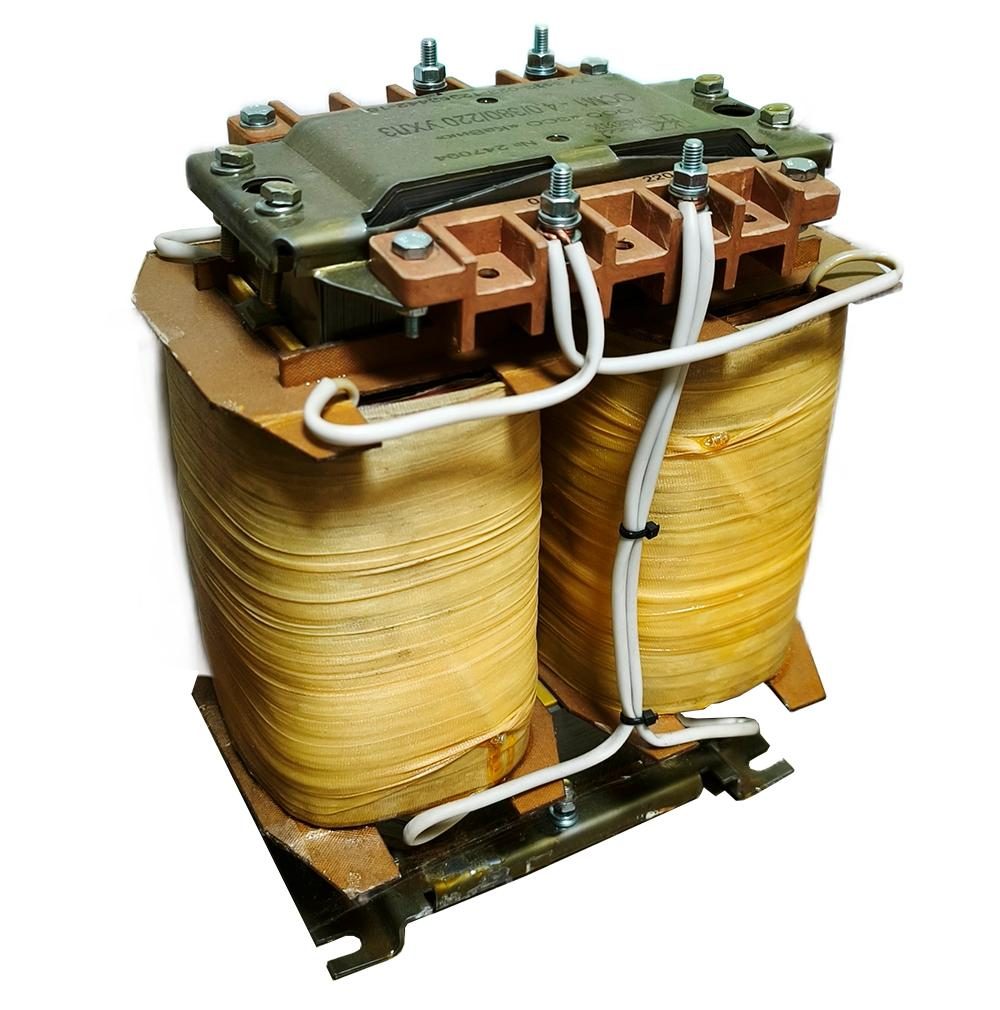

Трансформатор напряжения ОСМ1-4,0 380/220

Трансформатор ОСМ1-4.0 380/220 предназначен для преобразования однофазного входного напряжения 380 В в пониженное выходное напряжение 220 В переменного тока частотой 50 Гц для питания нагрузок мощностью до кВА в умеренном и холодном макроклиматическом районе. Встраиваемый, т.е. монтируется в аппарате (устройстве) с защитой от прикосновения, попадания воды и перегрузки.

ОСМ1-4.0 380/220 выполнен на сердечнике броневого типа, имеет естественную воздушную вентиляцию. Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам, габаритным и установочным размерам и отличаются только защитными покрытиями.

Оборудование состоит из:

• Магнитопровода броневого типа
• Сердечника, собранного из листов электротехнической стали по технологии Unicore
• Обмоток каркасной конструкции с теплостойкой изоляцией и пропитанных электротехническим лаком
• Клеммных колодок

Запуск и техническое обслуживание трансформатора ОСМ1-4.0 380/220

До начала работ требуется проверить состояние электрических проводов и контактов. Убедиться, что напряжение сети соответствует напряжению первичной обмотки трансформатора, а напряжение нагрузки соответствует напряжению вторичной обмотки. Мощность нагрузки не должна превышать номинальной мощности трансформатора. Недопустимо включать оборудование без заземления!

Для обеспечения бесперебойной длительной работы трансформатора необходимо проводить ежедневные и периодические (не реже одного раза в месяц) осмотры. Ежедневный осмотр призван выявлять и устранять случайные повреждения наружних частей, состояние болтовых соединений токоведущих частей, а также проверку заземления трансформатора.

Схема соединения трансформатора ОСМ1-4.0 380/220

Принципиальная электрическая схема трансформатора.
