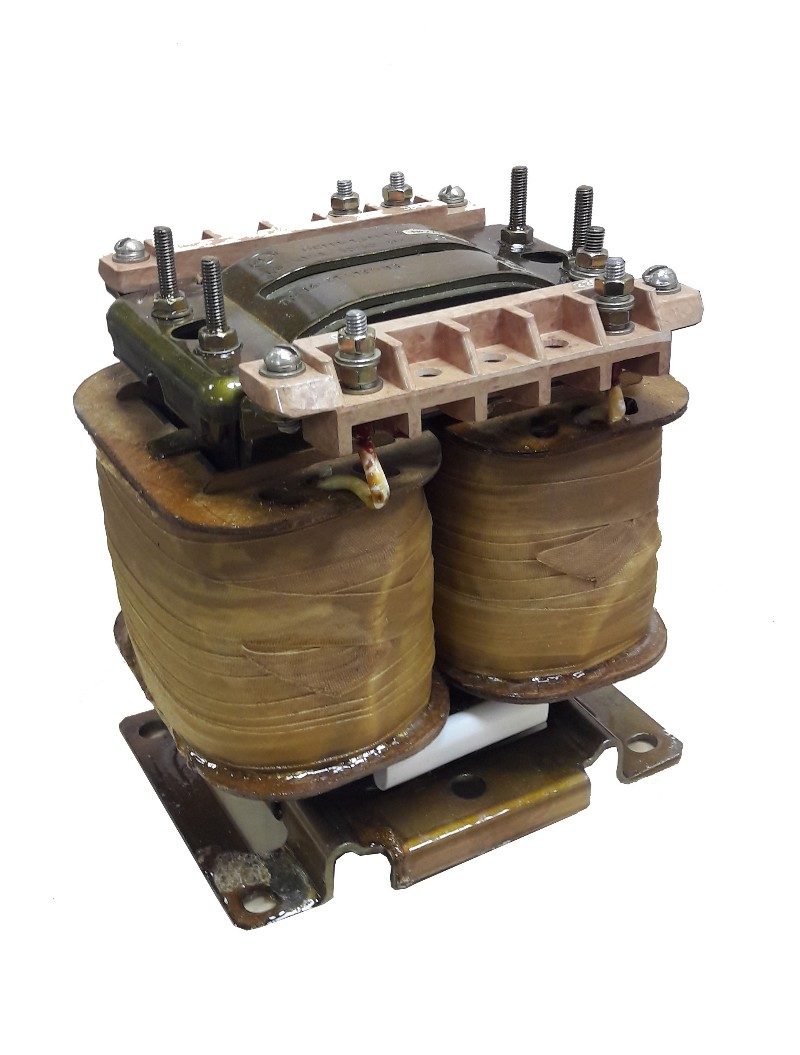

Трансформатор напряжения ОСМ1-2,5-220/24

Трансформатор ОСМ1-2.5 220/24 создает пониженное выходное напряжение 24 В из входящего промышленного 220 В для питания нагрузки мощностью до кВА. Предназначен для продолжительной работы под нагрузкой в умеренном и холодном климате при температурах от от -45°С до +45°С. Надежен и неприхотлив в эксплуатации.

ОСМ1-2.5 220/24 представляет собой переносную установку с естественной вентиляцией. Магнитопровод броневого типа изготовленный из листов электротехнической стали по технологии Unicore. Катушки каркасной конструкции из медного провода с теплостойкой изоляцией.

Оборудование состоит из:

• Магнитопровода броневого типа
• Сердечника, собранного из листов электротехнической стали по технологии Unicore
• Обмоток каркасной конструкции с теплостойкой изоляцией и пропитанных электротехническим лаком
• Клеммных колодок

Запуск и техническое обслуживание трансформатора ОСМ1-2.5 220/24

До начала работ требуется проверить состояние электрических проводов и контактов. Убедиться, что напряжение сети соответствует напряжению первичной обмотки трансформатора, а напряжение нагрузки соответствует напряжению вторичной обмотки. Мощность нагрузки не должна превышать номинальной мощности трансформатора. Недопустимо включать оборудование без заземления!

Трансформатор требует ежедневного осмотра наружных частей на предмет повреждений, проверку болтовых соединений токоведущих частей, включая заземление и устранение выявленных недостатков. Не реже одного раза в месяц очищать трансформатор от пыли и грязи. Проверять величину сопротивления изоляции обмоток (не менее 0,5 Мом) и если она меньше, то просушить оборудование до стабилизации величины сопротивления.

Схема соединения трансформатора ОСМ1-2.5 220/24

Принципиальная электрическая схема трансформатора.
