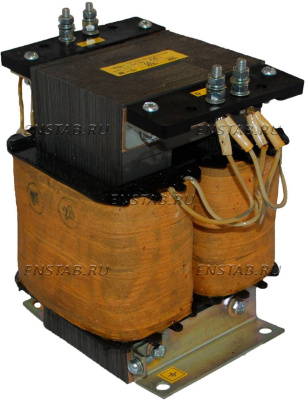

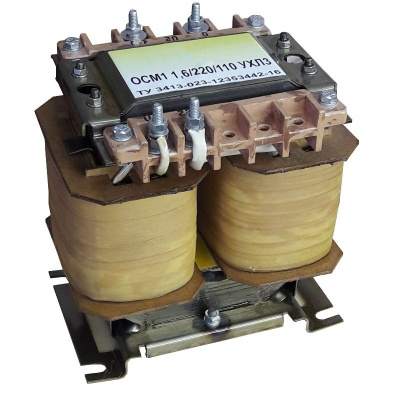

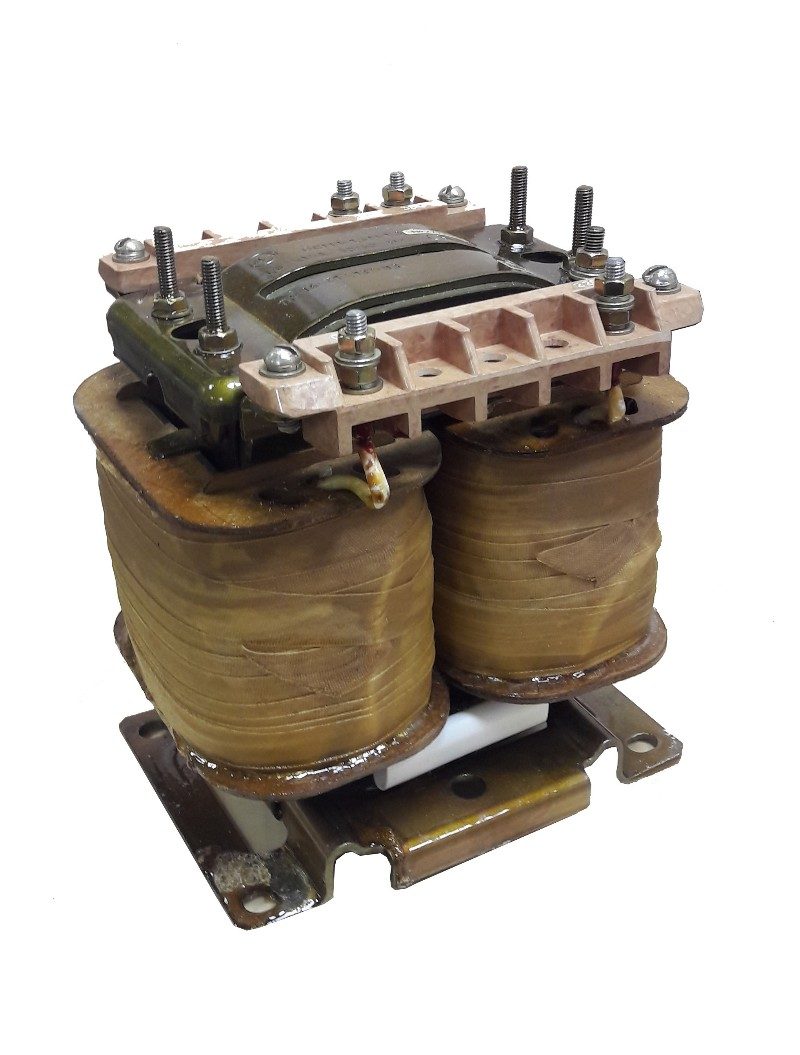

Трансформатор напряжения ОСМ1-1,6 220/220

Трансформатор ОСМ1-1.6 220/220 предназначен для преобразования однофазного входного напряжения 220 В в пониженное выходное напряжение 220 В переменного тока частотой 50 Гц для питания нагрузок мощностью до 1,6 кВА в умеренном и холодном макроклиматическом районе. Встраиваемый, т.е. монтируется в аппарате (устройстве) с защитой от прикосновения, попадания воды и перегрузки.

ОСМ1-1.6 220/220 является однокорпусной переносной установкой с естественной воздушной вентиляцией. Контактные зажимы расположены на изоляционных колодках.Подключение проводов к трансформатору осуществляется через клеммы, установленные в верхней части изделия.

В составе трансформатора:

• Магнитопровод
• Сердечник
• Трансформаторные обмотки
• Выводные клеммные колодки

Запуск и техническое обслуживание трансформатора ОСМ1-1.6 220/220

Перед запуском необходимо очисть трансформатор от пыли, продув его сухим сжатым воздухом. При необходимости подкрасте поврежденные места, предварительно отчистив от ржавчины. Проверить все кабельные соединения и тщательно затянуть контактные зажимы. Проверить сопротивление изоляции. Заземлить трансформатор.

Трансформатор требует ежедневного осмотра наружных частей на предмет повреждений, проверку болтовых соединений токоведущих частей, включая заземление и устранение выявленных недостатков. Не реже одного раза в месяц очищать трансформатор от пыли и грязи. Проверять величину сопротивления изоляции обмоток (не менее 0,5 Мом) и если она меньше, то просушить оборудование до стабилизации величины сопротивления.

Схема соединения трансформатора ОСМ1-1.6 220/220

Принципиальная электрическая схема трансформатора.
