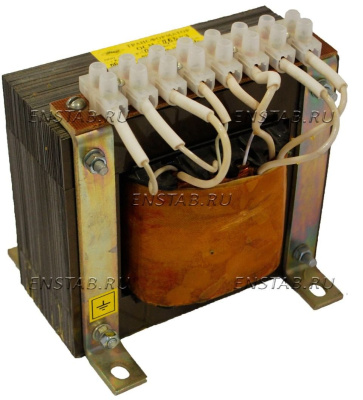

Трансформатор напряжения ОСМ1-1,0-220/42

Трансформатор ОСМ1-1.0 220/42 создает пониженное выходное напряжение 42 В из входящего промышленного 220 В для питания нагрузки мощностью до кВА. Предназначен для продолжительной работы под нагрузкой в умеренном и холодном климате при температурах от от -45°С до +45°С. Надежен и неприхотлив в эксплуатации.

ОСМ1-1.0 220/42 может устанавливаться как в горизонтальном, так и в вертикальном положении. Подводка вводных и выводных проводов осуществляется через клеммные колодки, расположенные в верхней части трансформатора.

Оборудование состоит из:

• Магнитопровода броневого типа
• Сердечника, собранного из листов электротехнической стали по технологии Unicore
• Обмоток каркасной конструкции с теплостойкой изоляцией и пропитанных электротехническим лаком
• Клеммных колодок

Запуск и техническое обслуживание трансформатора ОСМ1-1.0 220/42

До начала работ требуется проверить состояние электрических проводов и контактов. Убедиться, что напряжение сети соответствует напряжению первичной обмотки трансформатора, а напряжение нагрузки соответствует напряжению вторичной обмотки. Мощность нагрузки не должна превышать номинальной мощности трансформатора. Недопустимо включать оборудование без заземления!

Для обеспечения бесперебойной длительной работы трансформатора необходимо проводить ежедневные и периодические (не реже одного раза в месяц) осмотры. Ежедневный осмотр призван выявлять и устранять случайные повреждения наружних частей, состояние болтовых соединений токоведущих частей, а также проверку заземления трансформатора.

Схема соединения трансформатора ОСМ1-1.0 220/42

Принципиальная электрическая схема трансформатора.
