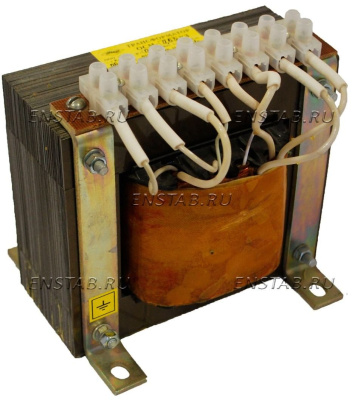

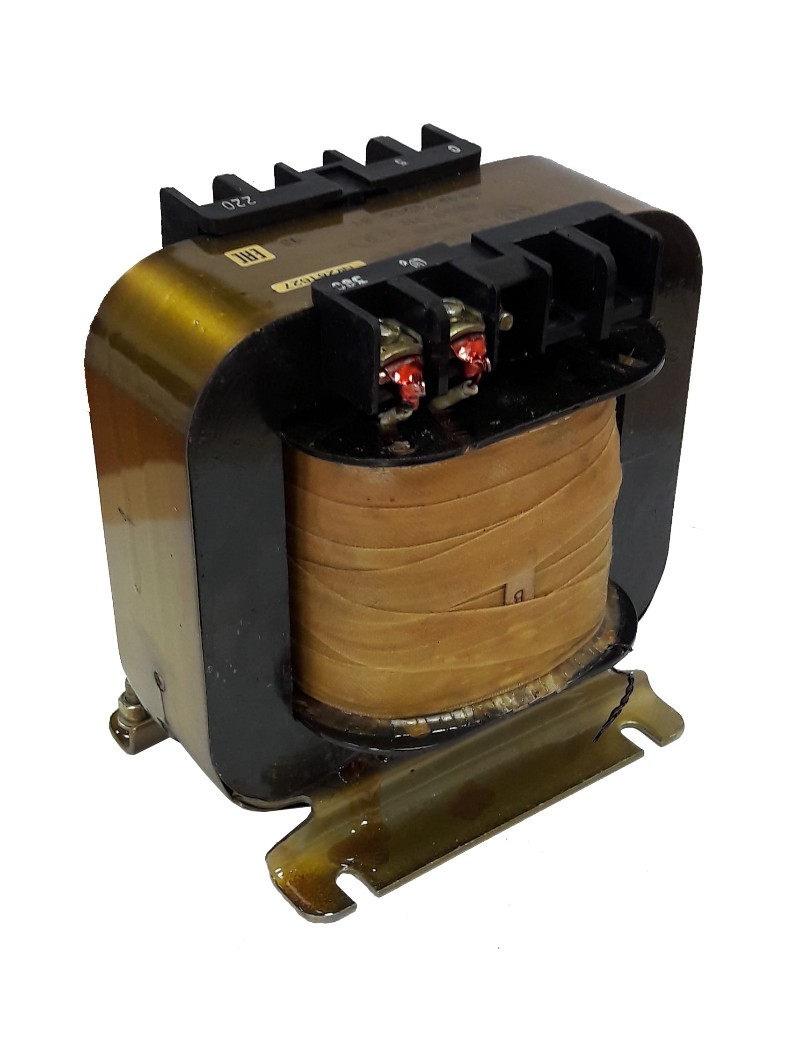

Трансформатор напряжения ОСМ1-1,0-220/24

Трансформатор ОСМ1-1.0 220/24 понижает однофазное переменное входное напряжение с 220 В до 24 В для нагрузки не превышающей 1,0 кВА. Предназначен для монтажа в шкафы или щиты управления у которых защита от прикосновения, попадания воды и перегрузки осуществляется этим устройством. Климатическое исполнение У3 или УХЛ3 с рабочими значениями температуры воздуха при эксплуатации от -40°С до +45°С и относительной влажности воздуха не более 80% при +15°С.

ОСМ1-1.0 220/24 является однокорпусной переносной установкой с естественной воздушной вентиляцией. Контактные зажимы расположены на изоляционных колодках.Подключение проводов к трансформатору осуществляется через клеммы, установленные в верхней части изделия.

В составе трансформатора:

• Магнитопровод
• Сердечник
• Трансформаторные обмотки
• Выводные клеммные колодки

Запуск и техническое обслуживание трансформатора ОСМ1-1,0 220/24

До начала работ требуется проверить состояние электрических проводов и контактов. Убедиться, что напряжение сети соответствует напряжению первичной обмотки трансформатора, а напряжение нагрузки соответствует напряжению вторичной обмотки. Мощность нагрузки не должна превышать номинальной мощности трансформатора. Недопустимо включать оборудование без заземления!

Для обеспечения бесперебойной длительной работы трансформатора необходимо проводить ежедневные и периодические (не реже одного раза в месяц) осмотры. Ежедневный осмотр призван выявлять и устранять случайные повреждения наружних частей, состояние болтовых соединений токоведущих частей, а также проверку заземления трансформатора.

Схема соединения трансформатора ОСМ1-1,0 220/24

Принципиальная электрическая схема трансформатора.
