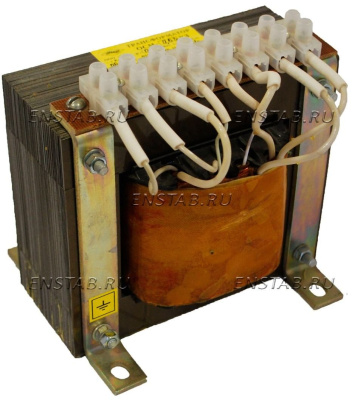

Трансформатор напряжения ОСМ1-1,0-220/12

Трансформатор ОСМ1-1.0 220/12 предназначен для преобразования однофазного входного напряжения 220 В в пониженное выходное напряжение 12 В переменного тока частотой 50 Гц для питания нагрузок мощностью до 1,0 кВА в умеренном и холодном макроклиматическом районе. Встраиваемый, т.е. монтируется в аппарате (устройстве) с защитой от прикосновения, попадания воды и перегрузки.

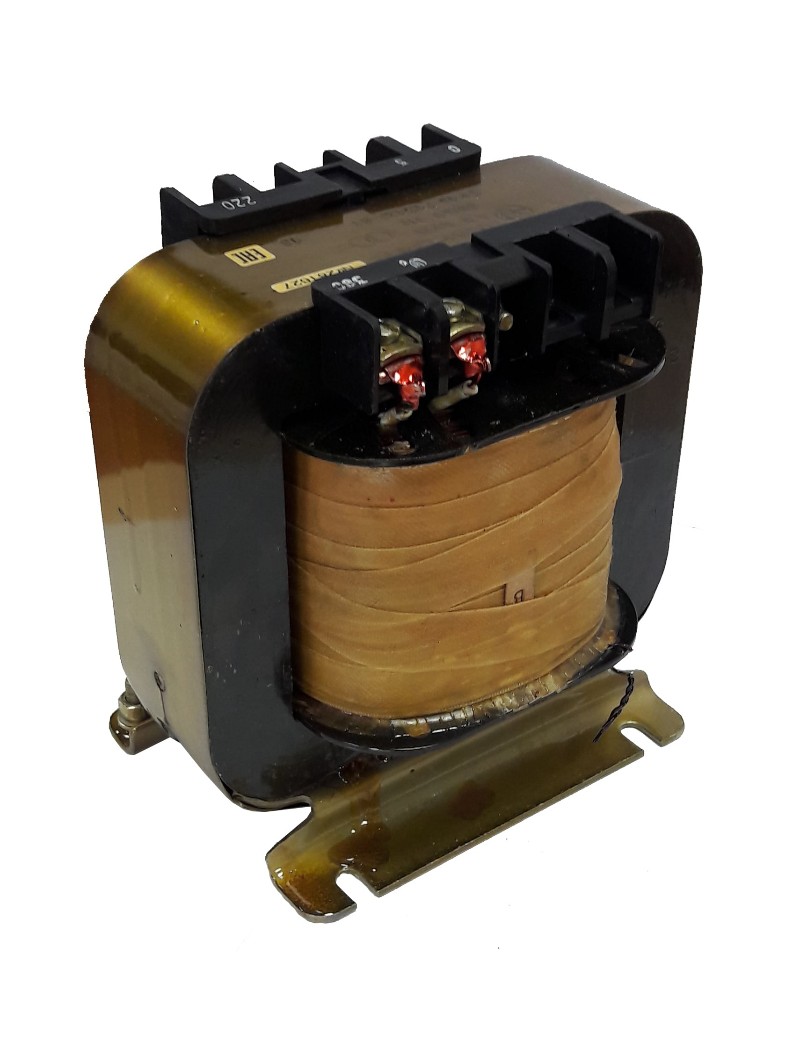

ОСМ1-1.0 220/12 представляет собой переносную установку с естественной вентиляцией. Магнитопровод броневого типа изготовленный из листов электротехнической стали по технологии Unicore. Катушки каркасной конструкции из медного провода с теплостойкой изоляцией.

Оборудование состоит из:

• Магнитопровода броневого типа
• Сердечника, собранного из листов электротехнической стали по технологии Unicore
• Обмоток каркасной конструкции с теплостойкой изоляцией и пропитанных электротехническим лаком
• Клеммных колодок

Запуск и техническое обслуживание трансформатора ОСМ1-1.0 220/12

До начала работ требуется проверить состояние электрических проводов и контактов. Убедиться, что напряжение сети соответствует напряжению первичной обмотки трансформатора, а напряжение нагрузки соответствует напряжению вторичной обмотки. Мощность нагрузки не должна превышать номинальной мощности трансформатора. Недопустимо включать оборудование без заземления!

Для обеспечения бесперебойной длительной работы трансформатора необходимо проводить ежедневные и периодические (не реже одного раза в месяц) осмотры. Ежедневный осмотр призван выявлять и устранять случайные повреждения наружних частей, состояние болтовых соединений токоведущих частей, а также проверку заземления трансформатора.

Схема соединения трансформатора ОСМ1-1,0 220/12

Принципиальная электрическая схема трансформатора.
