Трансформатор напряжения ОСМ1-1,0-220/110

Трансформатор ОСМ1-1.0 220/110 преобразует входное напряжение 220 В в безопасное пониженное выходное 110 В, мощностью кВА для питания нагрузки переменным током частотой 50 Гц. Предназначен для продолжительной работы под нагрузкой и монтажа в аппарате (устройстве) осуществляющим защиту от прикосновения, попадания воды и перегрузок. Степень защиты IP 00. Климатическое исполнение УХЛ категории 3.

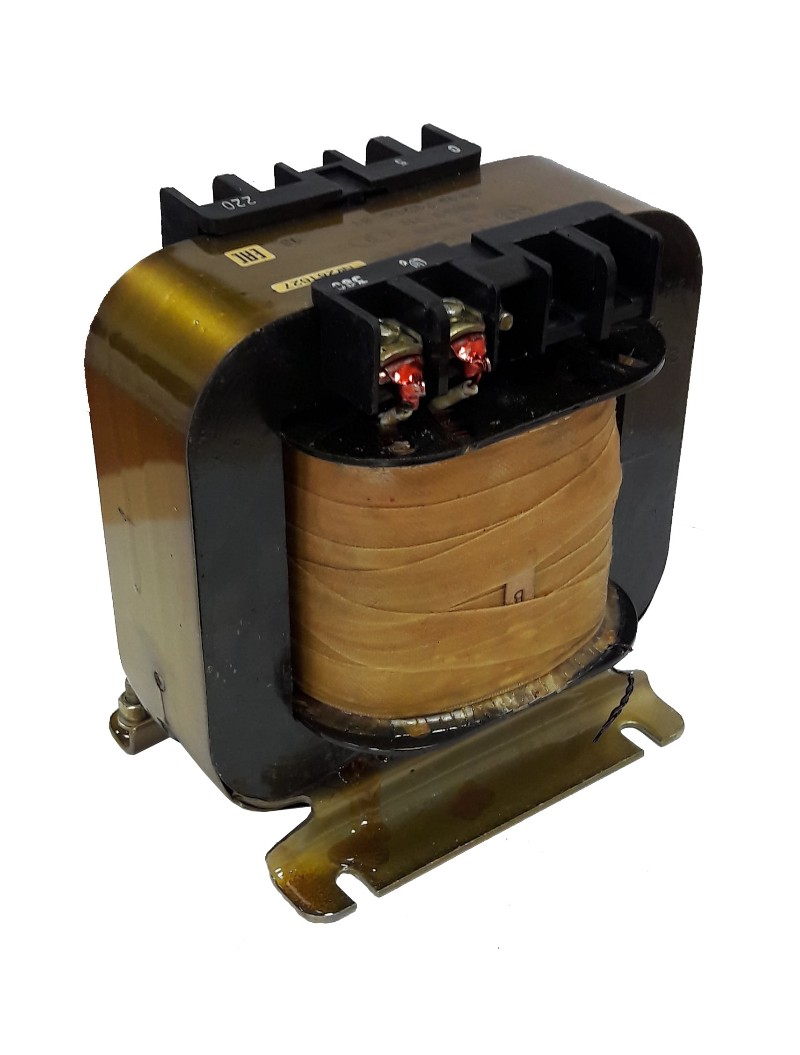

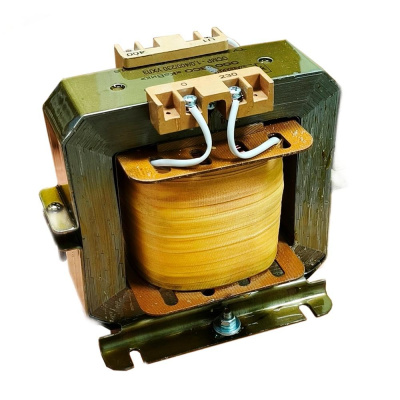

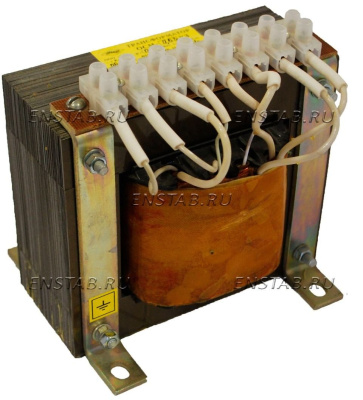

ОСМ1-1.0 220/110 является однокорпусной переносной установкой с естественной воздушной вентиляцией. Контактные зажимы расположены на изоляционных колодках.Подключение проводов к трансформатору осуществляется через клеммы, установленные в верхней части изделия.

Оборудование состоит из:

• Магнитопровода броневого типа
• Сердечника, собранного из листов электротехнической стали по технологии Unicore
• Обмоток каркасной конструкции с теплостойкой изоляцией и пропитанных электротехническим лаком
• Клеммных колодок

Запуск и техническое обслуживание трансформатора ОСМ1-1.0 220/110

До начала работ требуется проверить состояние электрических проводов и контактов. Убедиться, что напряжение сети соответствует напряжению первичной обмотки трансформатора, а напряжение нагрузки соответствует напряжению вторичной обмотки. Мощность нагрузки не должна превышать номинальной мощности трансформатора. Недопустимо включать оборудование без заземления!

Трансформатор требует ежедневного осмотра наружных частей на предмет повреждений, проверку болтовых соединений токоведущих частей, включая заземление и устранение выявленных недостатков. Не реже одного раза в месяц очищать трансформатор от пыли и грязи. Проверять величину сопротивления изоляции обмоток (не менее 0,5 Мом) и если она меньше, то просушить оборудование до стабилизации величины сопротивления.

Схема соединения трансформатора ОСМ1-1.0 220/110

Принципиальная электрическая схема трансформатора.
