Трансформатор напряжения ОСМ1-0,25 380/42

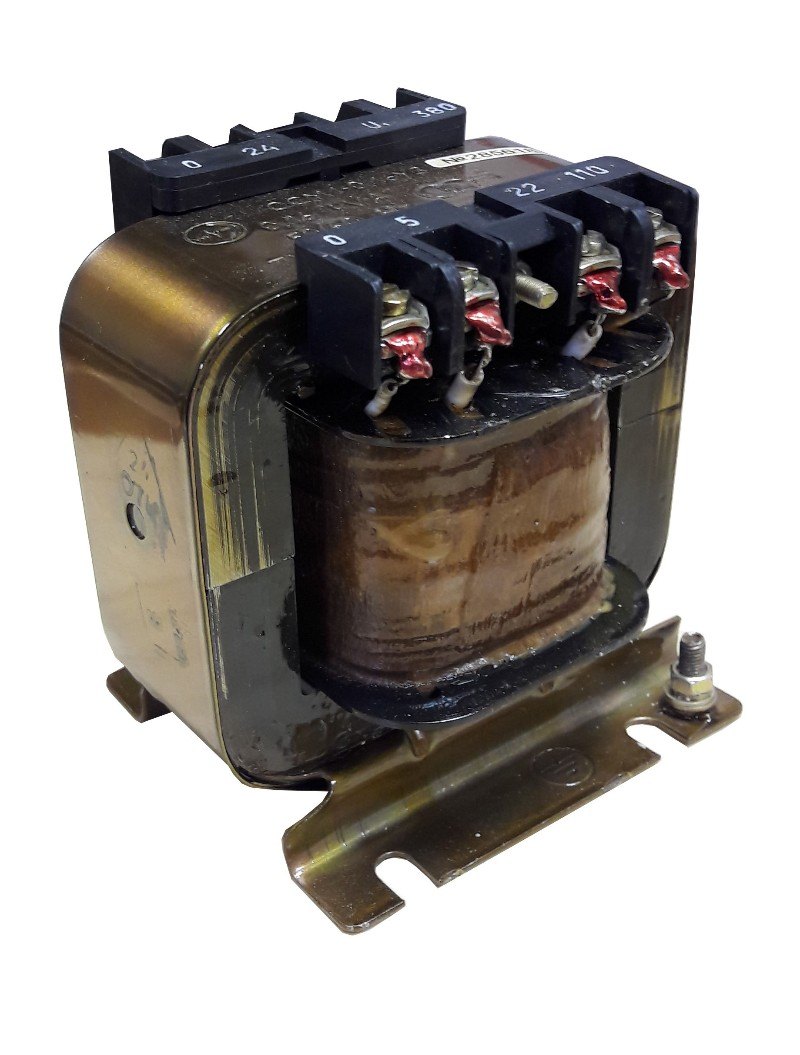

Трансформатор ОСМ1-0.25 220/42 предназначен для преобразования однофазного входного напряжения 220 В в пониженное выходное напряжение 42 В переменного тока частотой 50 Гц для питания нагрузок мощностью до кВА в умеренном и холодном макроклиматическом районе. Встраиваемый, т.е. монтируется в аппарате (устройстве) с защитой от прикосновения, попадания воды и перегрузки.

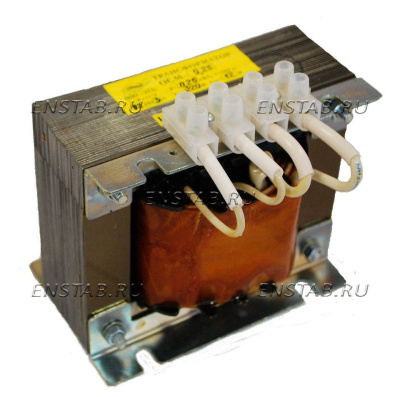

ОСМ1-0.25 220/42 представляет собой переносную установку с естественной вентиляцией. Магнитопровод броневого типа изготовленный из листов электротехнической стали по технологии Unicore. Катушки каркасной конструкции из медного провода с теплостойкой изоляцией.

Изделие состоит из следующих основных узлов:

• Магнитопровода
• Сердечника
• Трансформаторных обмоток
Выводных клеммных колодок

Запуск и техническое обслуживание трансформатора ОСМ1-0.25 220/42

Перед запуском необходимо очисть трансформатор от пыли, продув его сухим сжатым воздухом. При необходимости подкрасте поврежденные места, предварительно отчистив от ржавчины. Проверить все кабельные соединения и тщательно затянуть контактные зажимы. Проверить сопротивление изоляции. Заземлить трансформатор.

Трансформатор требует ежедневного осмотра наружных частей на предмет повреждений, проверку болтовых соединений токоведущих частей, включая заземление и устранение выявленных недостатков. Не реже одного раза в месяц очищать трансформатор от пыли и грязи. Проверять величину сопротивления изоляции обмоток (не менее 0,5 Мом) и если она меньше, то просушить оборудование до стабилизации величины сопротивления.

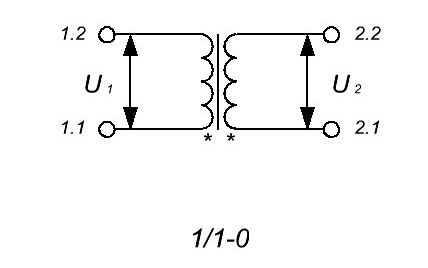

Схема соединения трансформатора ОСМ1-0.25 220/42

Принципиальная электрическая схема трансформатора.
